5-SKIFTS BJÆLKER



FORSPÆNDTE TEGLBJÆLKER LEVERES STANDARD I DANSK NORMALFORMAT I LØBERFORBANDTER.



Dimensionering
Carlsberg Bjælkers specifikke beregning efter gældende normer. Dimensionering, statiske beregninger og varedeklarationer er inkluderet i prisen.



Mål for forspændte 5-skifts teglbjælker
Længden af teglbjælken defineres i forhold til belastning og design. Det korteste vederlag i teglbjælken i begge ender skal være 3/4 sten for første skifte, og 1/2 sten for de efterfølgende skifte.



5-SKIFTS TEGLBJÆLKE TIL BAGMUR OG FACADE



11 cm (5N)* murværksbjælke
Produceret i bagmursten eller facadesten.
Teglbjælker til blank mur produceres altid af sten fra samme parti, som facaden skal mures med.



Anvendes som præfabrikeret murværksbjælke i facade eller bagmur, over større åbninger og ved større belastninger. Bjælken udføres altid med forskydningsarmering.

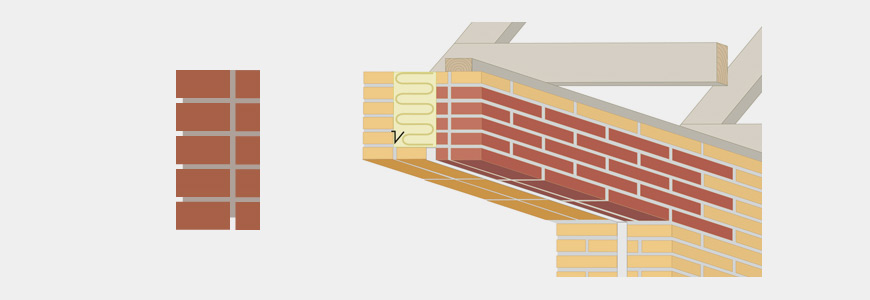

17 cm (5B)* murværksbjælke
Produceret i bagmursten eller facadesten.
Teglbjælker til blank mur produceres altid af sten fra samme parti, som facaden skal mures med.

Anvendes som præfabrikeret murværksbjælke i facade eller bagmur, over større åbninger og ved større belastninger. Bjælken udføres altid med forskydningsarmering. Kan endvidere anvendes til massive konstruktioner med 3 facade-sider.

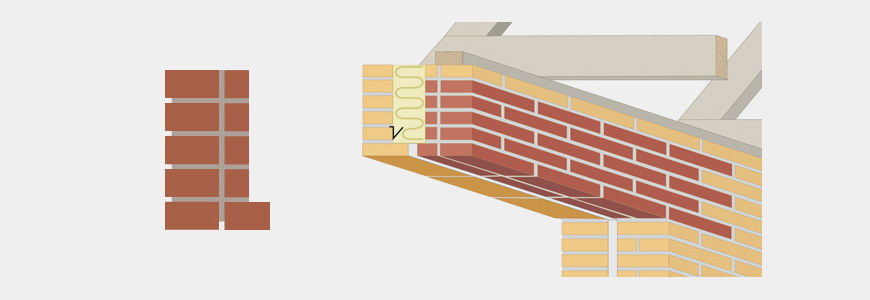

20/4x17 cm (20/4B)* murværksbjælke
Produceret i bagmursten eller facadesten.
Teglbjælker til blank mur produceres altid af sten fra samme parti, som facaden skal mures med.

Anvendes som præfabrikeret murværksbjælke i facade eller bagmur, over større åbninger og ved større belastninger. Bjælken udføres altid med forskydningsarmering.

23/4x17 cm (H/4B)* murværksbjælke
Produceret i bagmursten eller facadesten.
Teglbjælker til blank mur produceres altid af sten fra samme parti, som facaden skal mures med.

Anvendes som præfabrikeret murværksbjælke i facade eller bagmur, over større åbninger og ved større belastninger. Bjælken udføres altid med forskydningsarmering.

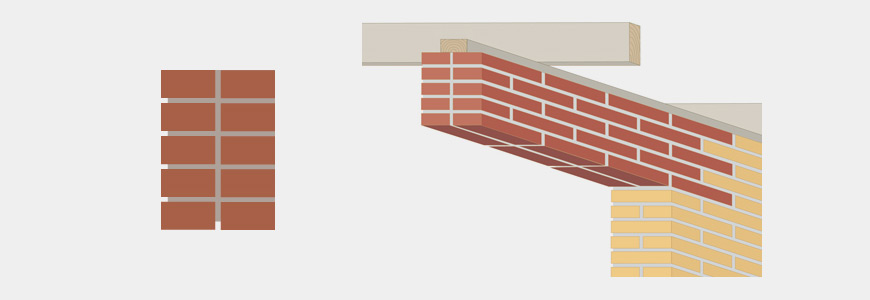

23 cm (5H)* murværksbjælke
Produceret i bagmursten eller facadesten.
Teglbjælker til blank mur produceres altid af sten fra samme parti, som facaden skal mures med.

Anvendes som præfabrikeret murværksbjælke i facade eller bagmur, over større åbninger og ved større belastninger. Kan endvidere anvendes til massive konstruktioner med 3 facadesider. Bjælken udføres altid med forskydningsarmering.

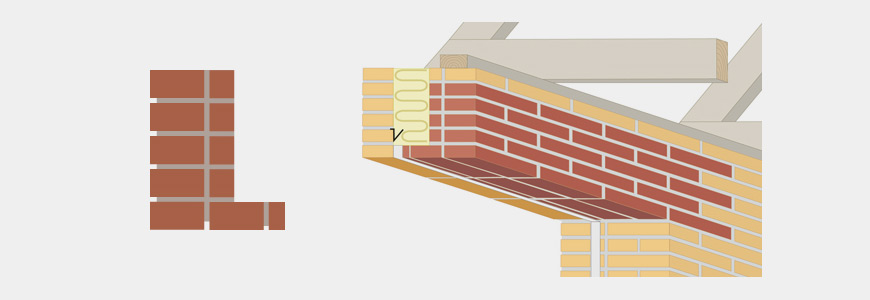

27/4x17 cm (27/4B)* murværksbjælke
Produceret i bagmursten eller facadesten.
Teglbjælker til blank mur produceres altid af sten fra samme parti, som facaden skal mures med.

Anvendes som præfabrikeret murværksbjælke i facade eller bagmur, over større åbninger og ved større belastninger. Bjælken udføres altid med forskydningsarmering.

29/4x17 cm (29/4B)* murværksbjælke
Produceret i bagmursten eller facadesten.
Teglbjælker til blank mur produceres altid af sten fra samme parti, som facaden skal mures med.

Anvendes som præfabrikeret murværksbjælke i facade eller bagmur, over større åbninger og ved større belastninger. Bjælken udføres altid med forskydningsarmering.

* Første bogstav/tal i parantesen angiver bredden på på nederste skifte
Andet bogstav/tal angiver bredden på overliggende skifte.
N: Bredden på sten i normalformat, 11 cm.
B: Bredden på bredsten i normalformat, 17 cm.
H: Længden på sten i normalformat, 23 cm.



Forspændte 5-skifts bjælker udføres i længder og forbandter efter ønske. Forspændte 5-skifts bjælker anvendes til store laster. Udføres med forskydningsarmering. Beregnes individuelt fra sag til sag.



I facademuren i andelsboliger i Varde er anvendt forspændte 5-skifts teglbjælker af bredsten. Bjælkerne bærer udover det overliggende murværk også betonaltanerne.Teglbjælken i facaden er opbygget med forspændt 5-skifts teglbjælke.



Bjælkerne beregnes til at optage den aktuelle last. Kontakt Carlsberg Bjælker™, som kan foretage denne beregning.



Bemærk: Forbandttype og start kode skal oplyses ved bestilling
