ENKELTSKIFTEOVERLIGGERE
FORSPÆNDTE ENKELTSKIFTE OVERLIGGERE LEVERES STANDARD I DANSK NORMALFORMAT I LØBERFORBANDT.
Dimensionering
Carlsberg Bjælkers specifikke beregning efter gældende normer. Carlsberg Bjælker kan udføre statiske beregninger iht. SBI 271.
Mål for forspændte enkeltskifte overliggere
Fremstilles op til 12 stens længde - 2870 mm - da der skal være ½ stens vederlag i begge ender af overliggeren, bliver den teoretiske maksimale hulmål = 2630 mm
Men i praksis anvendes Maks hulmål = 2410 mm, idet overliggeren oftest skal placeres rykkes lidt i forhold til murforbandtet.
BAGMURS-OVERLIGGERE
Har udkradset fuge i maskinsten og blødstrøgne bagmursten.

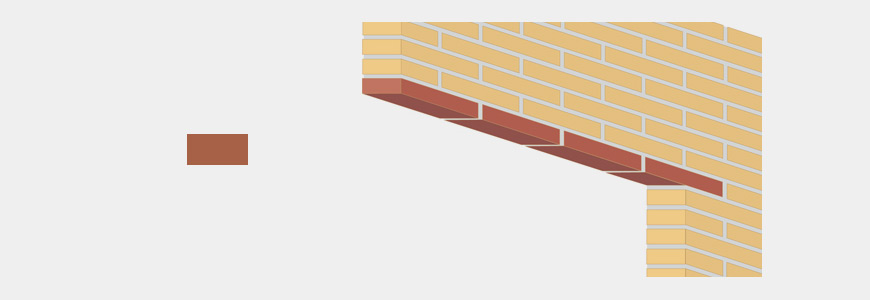

11 cm overligger
Er 11 cm bred. Produceret som maskinsten eller blødstrøget bagmursten. Fremstilles i op til 12 stens længde – i praksis til hulmål på max 2410 mm.
Armering: 2 stk. 5 mm rustfri eller sort spændtråd.
Dimensionering: Murværksprojekteringsprogrammet vers. 3.0.
Anvendes typisk over dør- og vinduesåbninger i halvstensvægge.

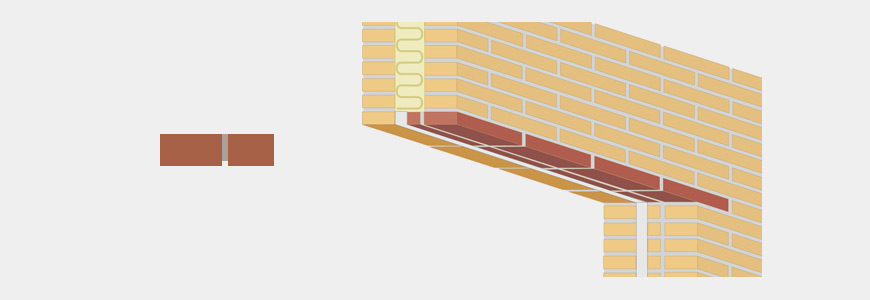

17 cm overligger
Er 17 cm bred. Produceret som maskinsten eller blødstrøget bagmursten. Fremstilles i op til 12 stens længde - til hulmål på max 2410 mm.
Armering: 3 stk. 5 mm rustfri eller sort spændtråd.
Dimensionering: Murværksprojekteringsprogrammet vers. 3.0.
Anvendes typisk over dør- og vinduesåbninger i bred- og halvstens bagmure.
20 cm overligger
Er 20 cm bred. Produceret som maskinsten eller blødstrøget bagmursten. Fremstilles i op til 12 stens længde - til hulmål på max 2410 mm.
Armering: 3 stk. 5 mm rustfri eller sort spændtråd.
Dimensionering: Murværksprojekteringsprogrammet vers. 3.0.
Anvendes typisk over dør- og vinduesåbninger i bred- og halvstens bagmure.
23 cm overligger
Er 23 cm bred. Produceret som maskinsten eller blødstrøget bagmursten. Fremstilles i op til 12 stens længde - til hulmål på max 2410 mm.
Armering: 4 stk. 5 mm rustfri eller sort spændtråd.
Dimensionering: Murværksprojekteringsprogrammet vers. 3.0.
Anvendes typisk over dør- og vinduesåbninger i bred- og halvstens bagmure. 23 cm enkeltskifte overligger anvendes også i helstens skillevægge.
27 cm overligger
Er 27 cm bred. Produceret som maskinsten eller blødstrøget bagmursten. Fremstilles i op til 12 stens længde - til hulmål på max 2410 mm.
Armering: 5 stk. 5 mm rustfri eller sort spændtråd.
Dimensionering: Murværksprojekteringsprogrammet vers. 3.0.
Anvendes typisk over dør- og vinduesåbninger i bred- og halvstens bagmure. 23 cm enkeltskifte overligger anvendes også i helstens skillevægge.
29 cm overligger
Er 29 cm bred. Produceret som maskinsten eller blødstrøget bagmursten. Fremstilles i op til 12 stens længde - til hulmål på max 2410 mm.
Armering: 5 stk. 5 mm rustfri eller sort spændtråd.
Dimensionering: Murværksprojekteringsprogrammet vers. 3.0.
Anvendes typisk over dør- og vinduesåbninger i bred- og halvstens bagmure. 23 cm enkeltskifte overligger anvendes også i helstens skillevægge.
FACADE-OVERLIGGERE
Med tilbagetrukket fuge i maskinsten i blødstrøgne mursten.
Facade-overliggere af blødstrøgne sten produceres altid af sten fra det parti, som facaden skal mures med. Fremstilles med "skægget" nedad.
11 cm overligger
Er 11 cm bred. Produceret som maskinsten eller blødstrøget mursten. Kan også laves i kopsten. Fremstilles i op til 12 stens længde - til hulmål på max 2410 mm.
Blødstrøgne facadeoverliggere produceres altid af sten fra samme parti, som facaden skal mures med.
Armering: 2 stk. 5 mm rustfri eller sort spændtråd.
Dimensionering: Murværksprojekteringsprogrammet vers. 3.0.
Anvendes typisk over dør- og vinduesåbninger både i fuldmurede huse og i byggerier med elementbagvægge.
17 cm overligger
Er 17 cm bred. Produceret som maskinsten eller blødstrøget mursten. Fremstilles i op til 12 stens længde - til hulmål på max 2410 mm.
Blødstrøgne facadeoverliggere produceres altid af sten fra samme parti, som facaden skal mures med.
Armering: 3 stk. 5 mm rustfri eller sort spændtråd.
Dimensionering: Murværksprojekteringsprogrammet vers. 3.0.
Anvendes typisk over dør- og vinduesåbninger både i fuldmurede huse og i byggerier med elementbagvægge. Kan endvidere anvendes til massive konstruktioner med 3 facadesider.
20 cm overligger
Er 20 cm bred. Produceret som maskinsten eller blødstrøget mursten. Fremstilles i op til 12 stens længde - til hulmål på max 2410 mm.
Blødstrøgne facadeoverliggere produceres altid af sten fra samme parti, som facaden skal mures med.
Armering: 3 stk. 5 mm rustfri eller sort spændtråd.
Dimensionering: Murværksprojekteringsprogrammet vers. 3.0.
Anvendes typisk over dør- og vinduesåbninger både i fuldmurede huse og i byggerier med elementbagvægge. Kan endvidere anvendes til massive konstruktioner med 3 facadesider.

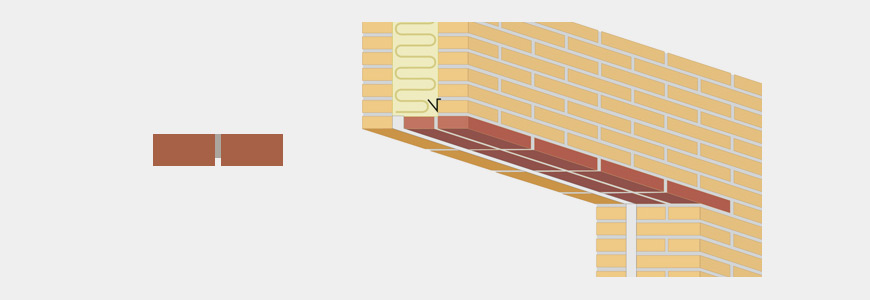

23 cm overligger
Er 23 cm bred. Produceret som maskinsten eller blødstrøget mursten. Laves også i kopsten. Fremstilles i op til 12 stens længde - til hulmål på max 2410 mm.
Blødstrøgne facadeoverliggere produceres altid af sten fra samme parti, som facaden skal mures med.
Armering: 4 stk. 5 mm rustfri eller sort spændtråd.
Dimensionering: Murværksprojekteringsprogrammet vers. 3.0.
Anvendes typisk over dør- og vinduesåbninger både i fuldmurede huse og i byggerier med elementbagvægge. Kan endvidere anvendes til massive konstruktioner med 3 facadesider.

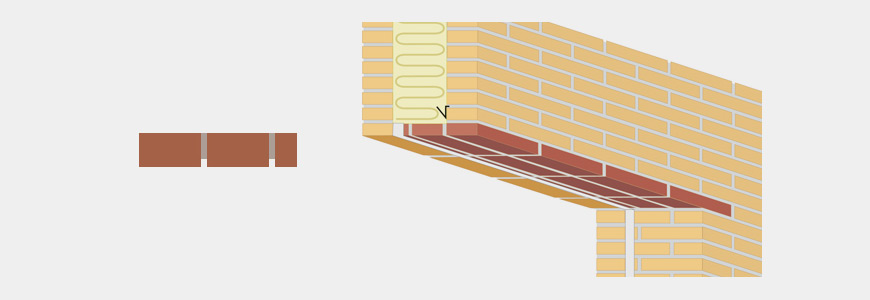

27 cm overligger
Er 27 cm bred. Produceret som maskinsten eller blødstrøget mursten. Fremstilles i op til 12 stens længde - til hulmål på max 2410 mm.
Blødstrøgne facadeoverliggere produceres altid af sten fra samme parti, som facaden skal mures med.
Armering: 5 stk. 5 mm rustfri eller sort spændtråd.
Dimensionering: Murværksprojekteringsprogrammet vers. 3.0.
Anvendes typisk over dør- og vinduesåbninger både i fuldmurede huse og i byggerier med elementbagvægge. Kan endvidere anvendes til massive konstruktioner med 3 facadesider.
29 cm overligger
Er 29 cm bred. Produceret som maskinsten eller blødstrøget mursten. Fremstilles i op til 12 stens længde - til hulmål på max 2410 mm.
Blødstrøgne facadeoverliggere produceres altid af sten fra samme parti, som facaden skal mures med.
Armering: 5 stk. 5 mm rustfri eller sort spændtråd.
Dimensionering: Murværksprojekteringsprogrammet vers. 3.0.
Anvendes typisk over dør- og vinduesåbninger både i fuldmurede huse og i byggerier med elementbagvægge. Kan endvidere anvendes til massive konstruktioner med 3 facadesider.
35 cm overligger
Er 35 cm bred. Produceret som maskinsten eller blødstrøget mursten. Fremstilles i op til 12 stens længde - til hulmål på max 2410 mm.
Blødstrøgne facadeoverliggere produceres altid af sten fra samme parti, som facaden skal mures med.
Armering: 6 stk. 5 mm rustfri eller sort spændtråd.
Dimensionering: Murværksprojekteringsprogrammet vers. 3.0.
Anvendes typisk over dør- og vinduesåbninger både i fuldmurede huse og i byggerier med elementbagvægge. Kan endvidere anvendes til garageåbninger/porte med 3 facadesider.

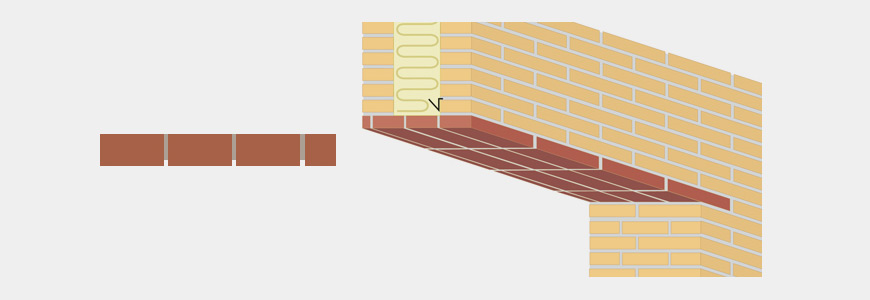

41 cm overligger
Er 41 cm bred. Produceret som maskinsten eller blødstrøget mursten. Fremstilles i op til 12 stens længde - til hulmål på max 2410 mm.
Blødstrøgne facadeoverliggere produceres altid af sten fra samme parti, som facaden skal mures med.
Armering: 8 stk. 5 mm rustfri eller sort spændtråd.
Dimensionering: Murværksprojekteringsprogrammet vers. 3.0.
Anvendes typisk over dør- og vinduesåbninger både i fuldmurede huse og i byggerier med elementbagvægge. Kan endvidere anvendes til mur-konstruktioner med 3 facadesider.
Forspændte enkeltskifte overliggere udføres i de viste standard-udgaver. Prisen er incl. dimensionering, statisk beregning og varedeklaration.
Overliggere i munkeforbandter, andre forbandter eller i andre bredder beregnes individuelt fra sag til sag.
